Kabelkontakt

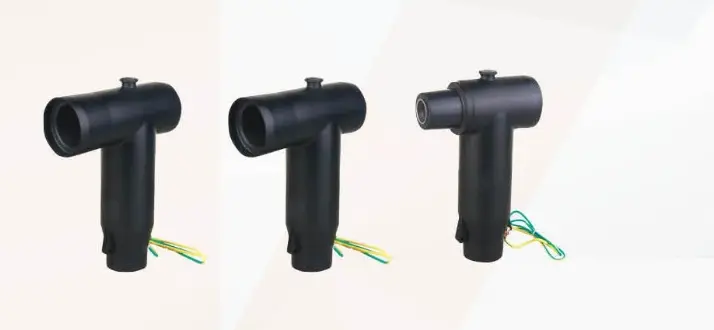

● Produktbilde

◆ Produktoversikt

Som en vanlig kabelkontakt er den bakre arresteren direkte installert på 10 kV berørbar front/bak -kontakt for å gi overspenningsbeskyttelse for elektrisk utstyr. Den bakre lynet er fullstendig isolert og forseglet.

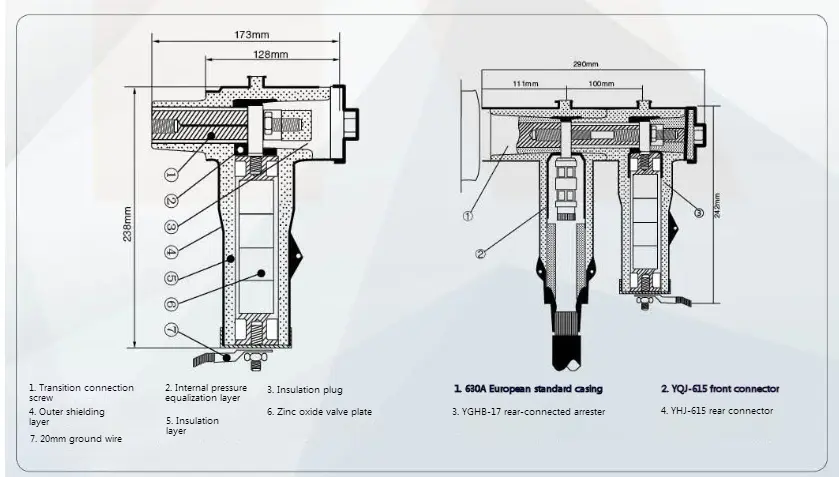

◆ Skissere dimensjonal tegning

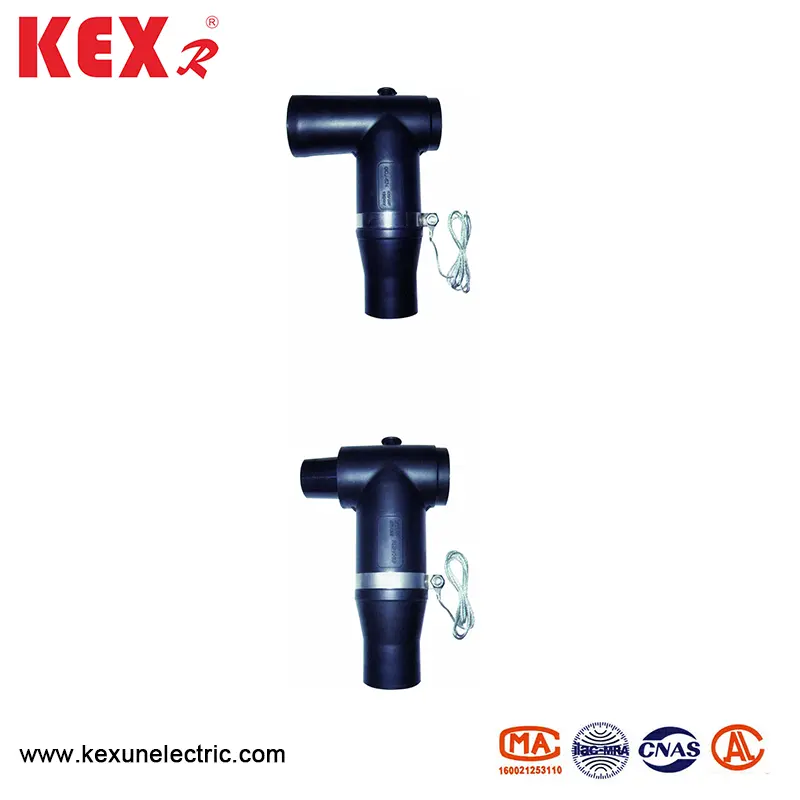

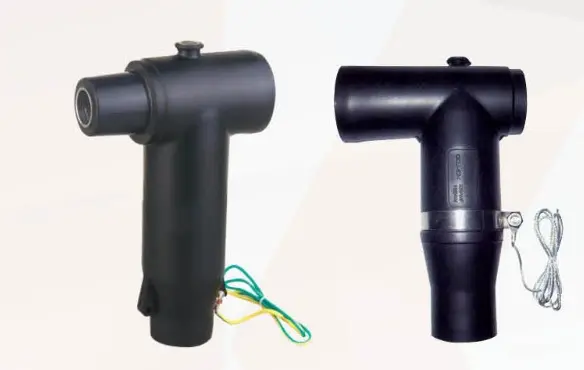

● Produktbilde

◆ Produktoversikt

Den 15 kV berørbare kabelkontakten er designet i henhold til standarden for EN50181-1997, med utsøkt utseende, og kan brukes på 10kV ringnettverkskap, hovednettverkssystem for kabelfilialboks eller ringnettverkssystem for boksetransformator som innkommende og utgående kabler. Ved å koble YHJ-615 berørbar bakkontakt eller BL-17 Arrester, kan flerkanals utvidelse eller overspenningsbeskyttelse realiseres. Den nominelle strømmen på 15 kV berørbar kabelkontakt er 630A. Det er egnet for XLPE-strømkabler med et tverrsnitt på 35-400mm².

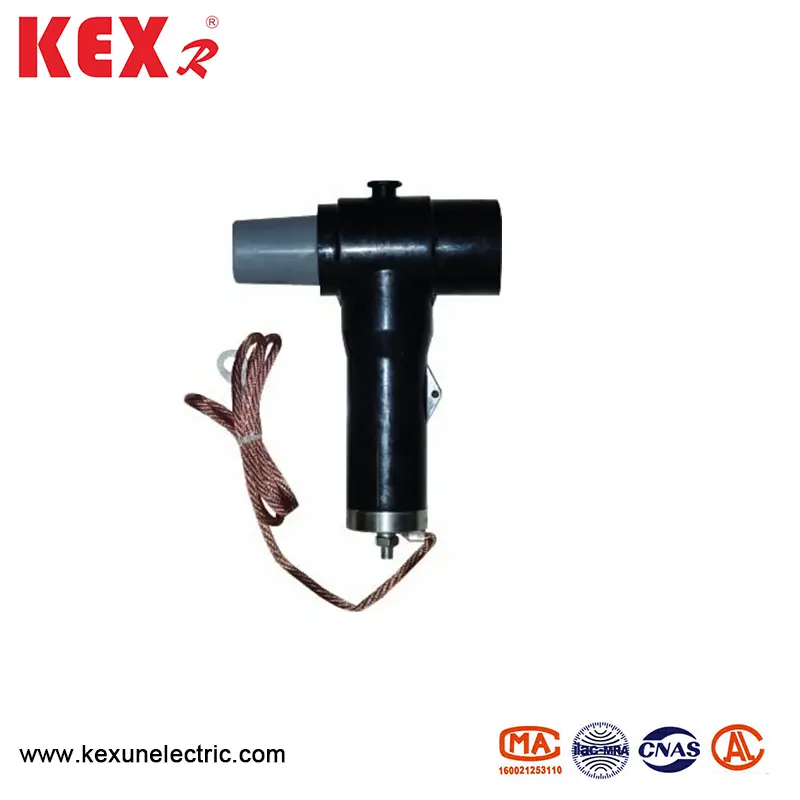

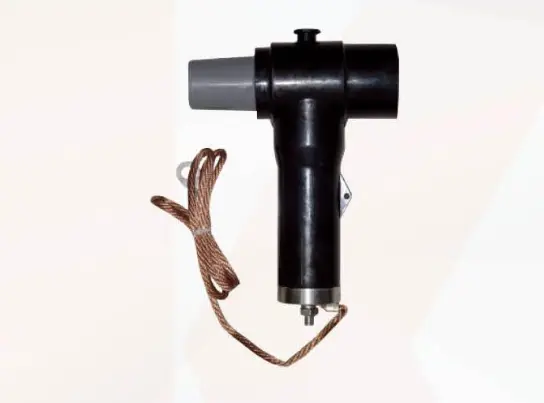

● Produktbilde

◆ Produktoversikt

Den berørbare 24KV-kabelkontakten er designet i henhold til standarden for EN50181-1997, med utsøkt utseende, og kan brukes på 24kV Ring Network Cabinet, det viktigste nettverkssystemet for kabelgrenboks eller ringnettverkssystemet til Box Transformer som tilgang. Ledning og kabelforbindelse. Ved å koble YHJ-625 berørbar bakkontakt eller BL-30 Arrester, kan flerkanals utvidelse eller overspenningsbeskyttelse realiseres. Den nominelle strømmen for berørbar kontakt er 630A, som er egnet for XLPE -strømkabel med 35 ~ 400mm² tverrsnitt.

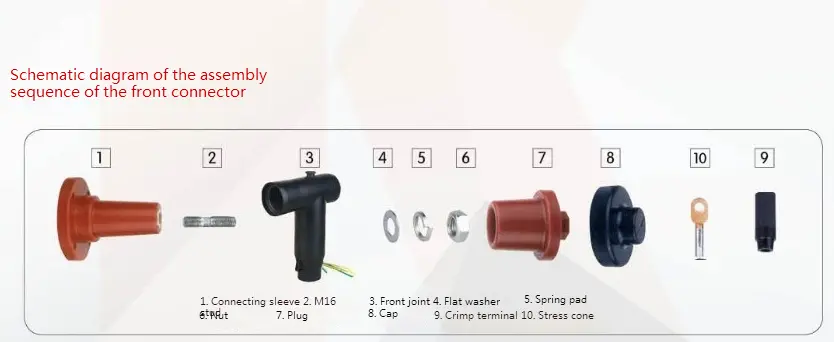

◆ Skjematisk diagram over frontenes monteringssekvens

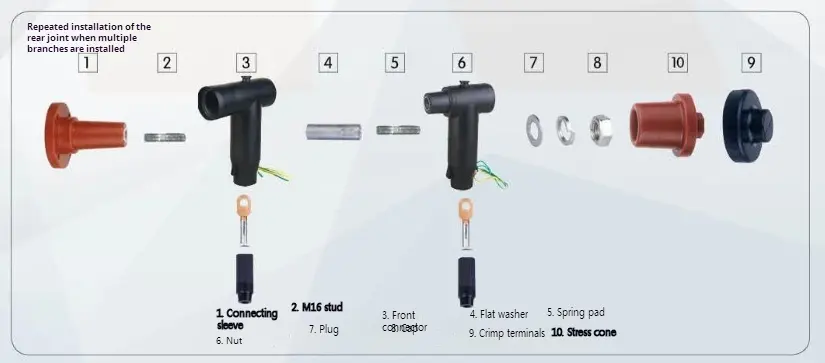

◆ Skjematisk diagram over monteringssekvens av frontleddet og bakleddet
