25KV Amerikansk kabelfilialboks

● Bruksbetingelser

25KV American Cable Branch Box er egnet for bruk under følgende forhold.

▶ Miljøsemperatur: mellom -30 og 40 ℃

▶ Vindhastighet: under 34m/s (mindre enn 700pa)

▶ Fuktighet: Daglig gjennomsnittlig fuktighet mindre enn 95%; Månedlig gjennomsnittlig fuktighet mindre enn 90%

▶ Sjokkfast: Den horisontale akselerasjonen er ikke mer enn 0,4 m/s, og den vertikale akselerasjonen er ikke mer enn 0,15 m/s.

▶ Avslutning av installasjonsstedet: Mindre enn 3 °

▶ Installasjonsmiljø: Den omkringliggende luften i DFW Type 25KV American Cable Branch Box skal ikke åpenbart forurenses av etsende, brennbar gass, vanndamp, etc., og det er ingen voldelig vibrasjon på installasjonsstedet.

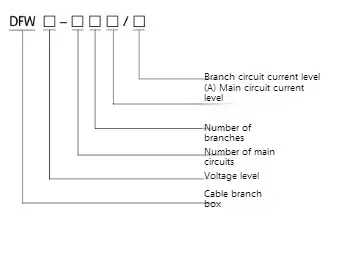

● Modell betydning

● Teknisk parameter

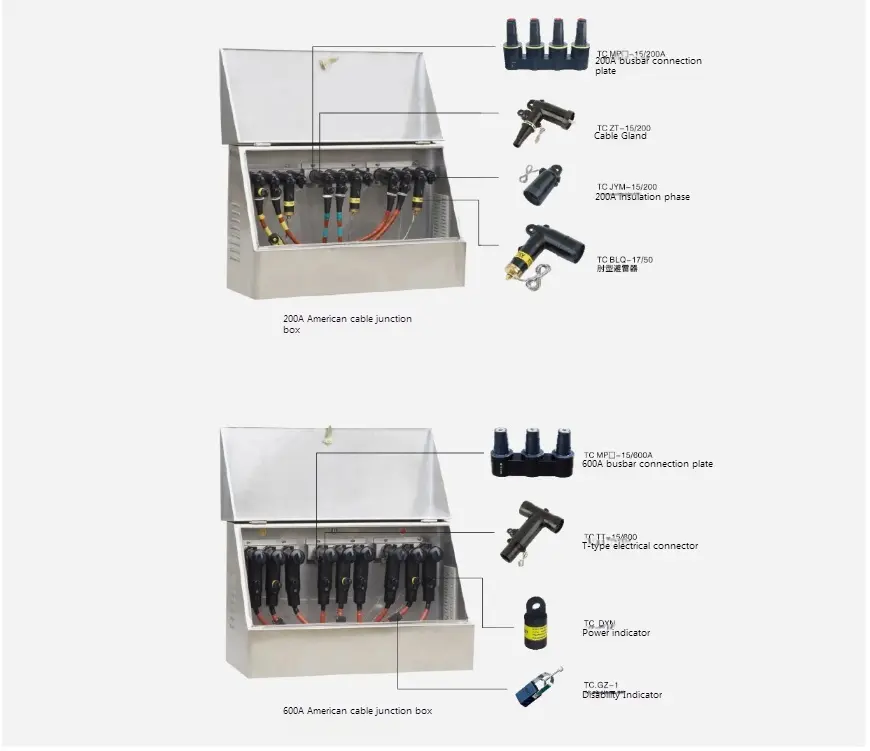

● Eksempel Diagram over 25kV American Cable Branch Box

Hvis den amerikanske kabelgrenboksen på 25 kV ikke kan plasseres på grunn av begrensningen av stedet, kan den direkte kombineres med kabelfuger for å danne flere kabelgrener (bussstenger er ikke nødvendig, og tilkoblingsmetoden vises i følgende eksempel) og plassert i kabelgrøfta eller andre steder. Eksempel 1 Hver gruppe på fire innkommende og utgående linjer (2 × 600A+2 × 200A) består av to T-II-kabelkontakter, to albuekontakter og en mellomkontakt. T-ⅱ kabelkontakt 200A er koblet til albuekabel-kontakten (den andre siden er koblet til allisolert oksydarrester).

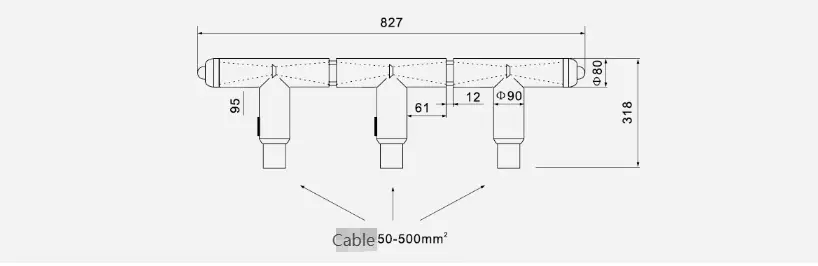

Se figuren nedenfor for eksempler på størrelse ：

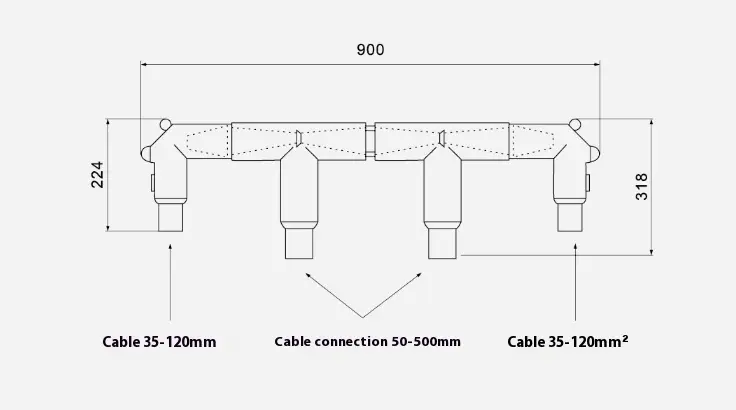

Eksempel 2 Tre tilgangslinjer (3x600A) hver fase består av tre T-formede kabeltkontakter og to mellomliggende tilkoblingskontakter. Se figuren nedenfor for dimensjoner og eksempler:

● Eksempelskjema
