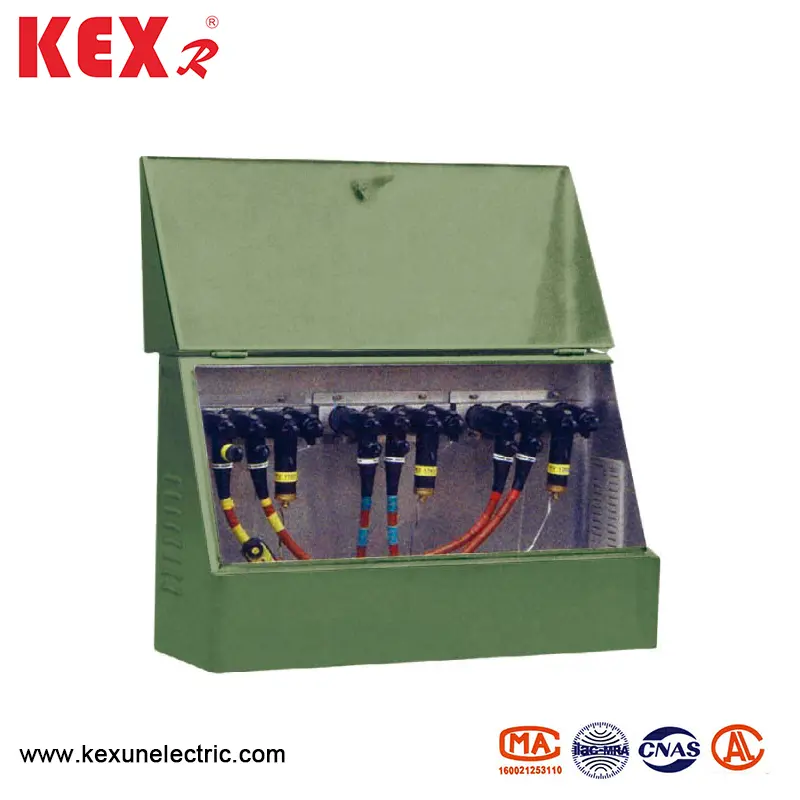

15 kV amerikansk kabelfilialboks

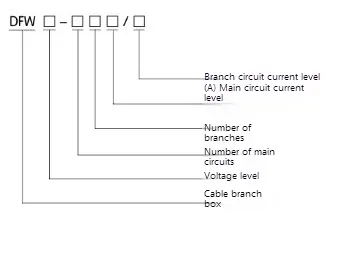

● Nummereringsbeskrivelse

● Kjennetegn på DFW Type 15KV American Cable Branch Box

◆ Designfunksjon

▶ Vanlige boksdesign: Alle kabelkontakter, brytere og andre komponenter er integrert i en metallboks, med kompakt struktur og yrke med liten plass.

▶ Lav modularitet: Sammenlignet med den europeiske grenboksen har den amerikanske grenboksen svak ekspansibilitet, og vedtar vanligvis et fast antall kretser (for eksempel 2 ~ 6 kretser).

▶ Metallskallbeskyttelse: Boksen er for det meste laget av rustfritt stål eller galvanisert stål, og beskyttelsesnivået er vanligvis IP54 (støvtett og sprutsikre), og noen avanserte modeller kan nå IP65.

◆ Kabelforbindelsesmodus

Bruke amerikansk kabeltilbehør

▶ 15kV American Cable Branch Box Bruk en avtakbar kontakt (Loadbreak Connector), for eksempel 200A eller 600A Elbow Plug, for å støtte live plug (spesiell driftsstang er påkrevd).

▶ Kabelfuger er fullstendig isolerte eller semi-isolerte, og noen levende deler kan bli utsatt, så det er nødvendig å samarbeide med isolerende beskyttelseshetter.

▶ Passer for en rekke kabler: Kobberkabel eller aluminiumskabel støttes, og tverrsnittet varierer vanligvis fra 50 mm til 500 mm.

◆ Sikkerhet og beskyttende ytelse

▶ DFW Type 15KV Amerikansk kabelgrenboks er helt lukket struktur: Reduser den ytre miljøpåvirkningen og reduser risikoen for elektrisk sjokk.

▶ Innebygd arrester (valgfritt): Forhindre overspenningspåvirkning og beskytt kabler og utstyr.

▶ Feilindikasjonsfunksjon (noen modeller): Utstyrt med flip-flop eller LED-feilindikator, noe som er praktisk å finne feilpunktet raskt.

◆ Tilpasningsevne til miljø

▶ Sterk værmotstand: 15 kV amerikansk kabelgrenboks Det er egnet for arbeidsmiljø på -30 ℃ ~+50 ℃ og er egnet for langvarig utendørs drift.

▶ Antikorrosjonsbehandling: Overflaten på kassekroppen sprayes med plast, galvanisert og andre prosesser for å motstå saltspray og korrosjon.

◆ Installasjon og vedlikehold

▶ Praktisk installasjon: vanligvis veggmontert eller gulvmontert installasjon, egnet for smale rom.

▶ Enkelt vedlikehold: Fullt forseglet design, i utgangspunktet vedlikeholdsfri, trenger bare å sjekke leddstatusen regelmessig.

▶ Live-line-operasjon (noen modeller): Bruk spesiell isolasjonsstang for plugging og kobling, for å redusere strømbruddstiden.

◆ Begrensninger

× dårlig skalerbarhet: Antall løkker er løst, og utstyret må byttes ut for senere kapasitetsutvidelse.

× Lav beskyttelsesnivå: Noen modeller er ikke så støvsikre og vanntette som europeiske grenbokser.

● Teknisk parameter for DFW Type 15KV American Cable Branch Box

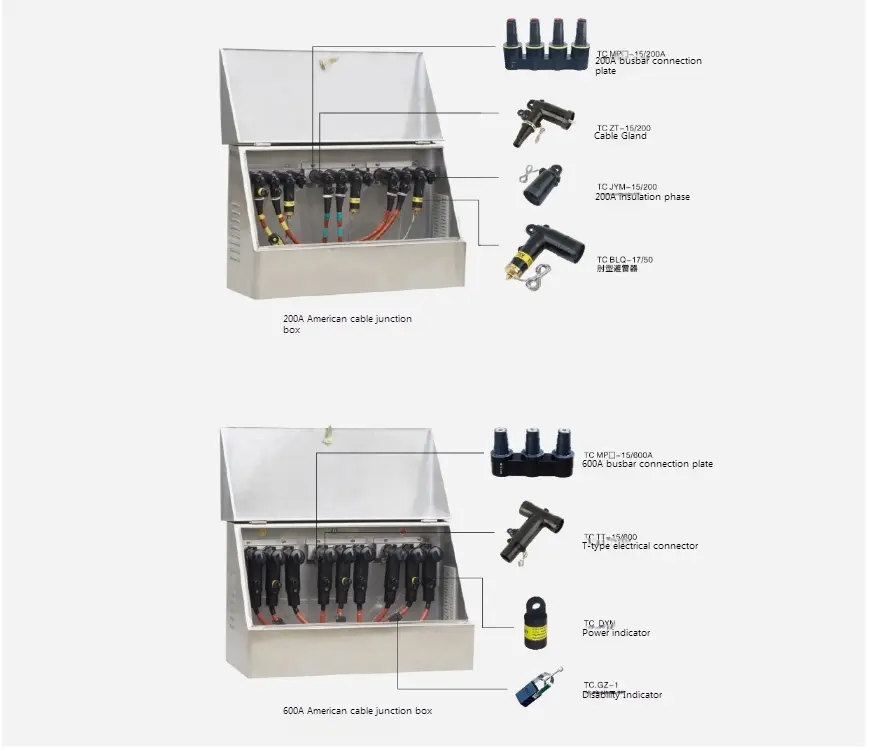

● Eksempel Diagram over DFW Type 15KV American Cable Branch Box Structure

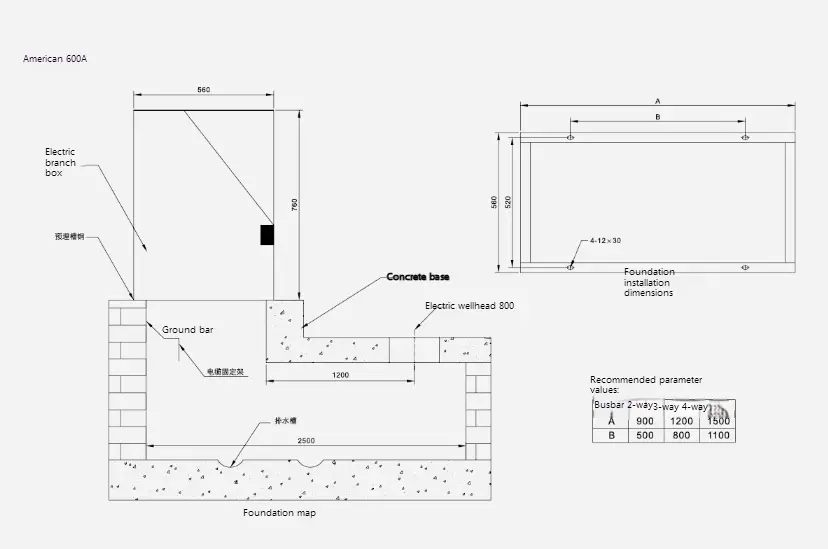

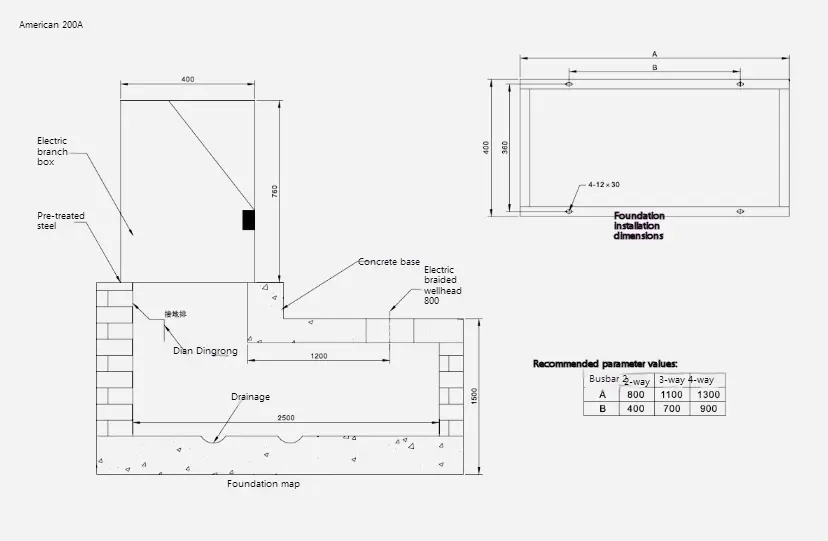

● DFW Type 15KV American Cable Branch Box Foundation Structure
