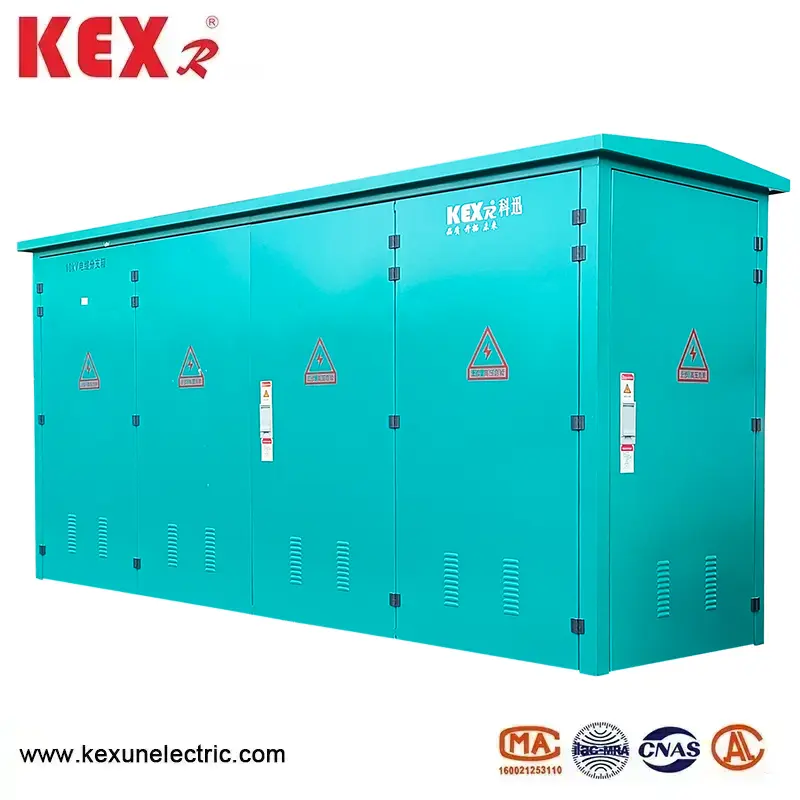

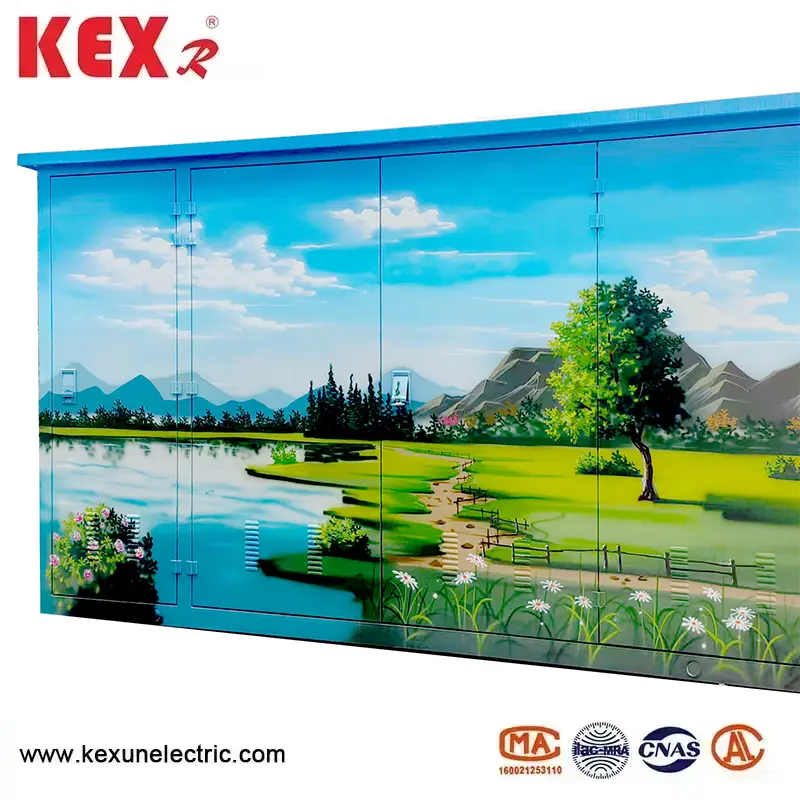

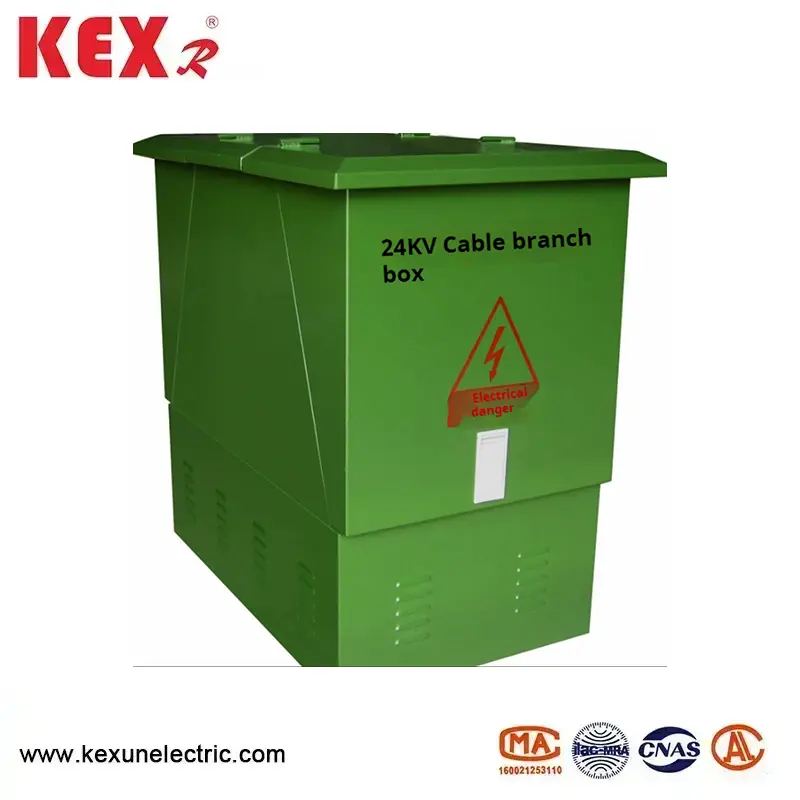

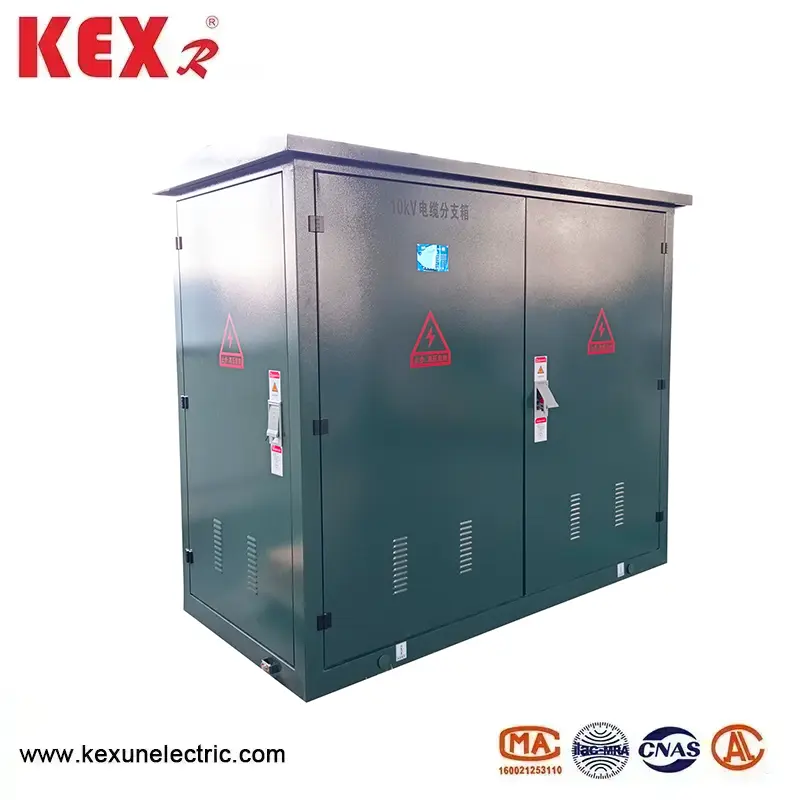

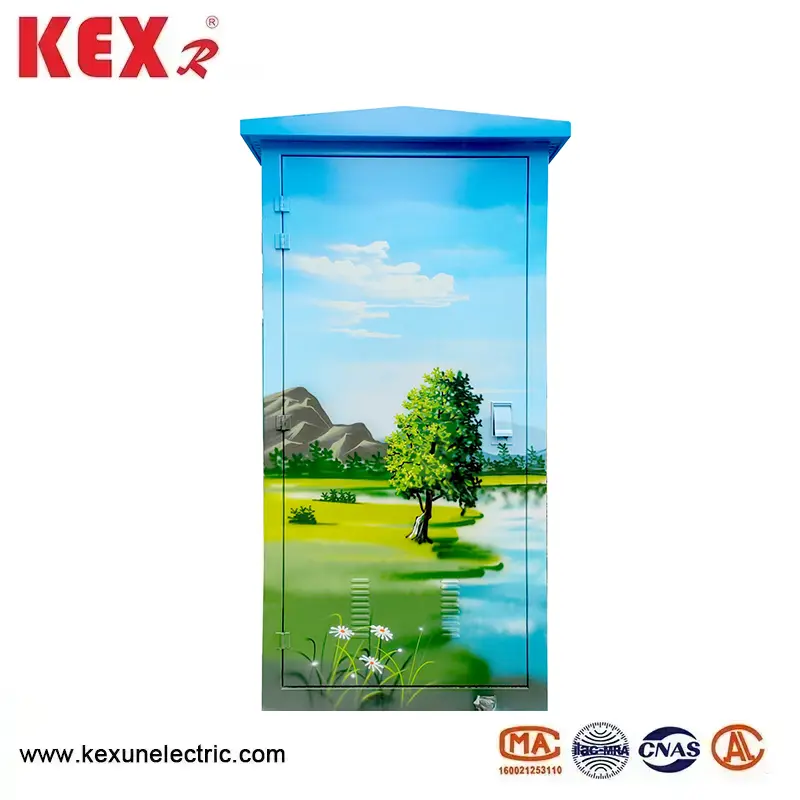

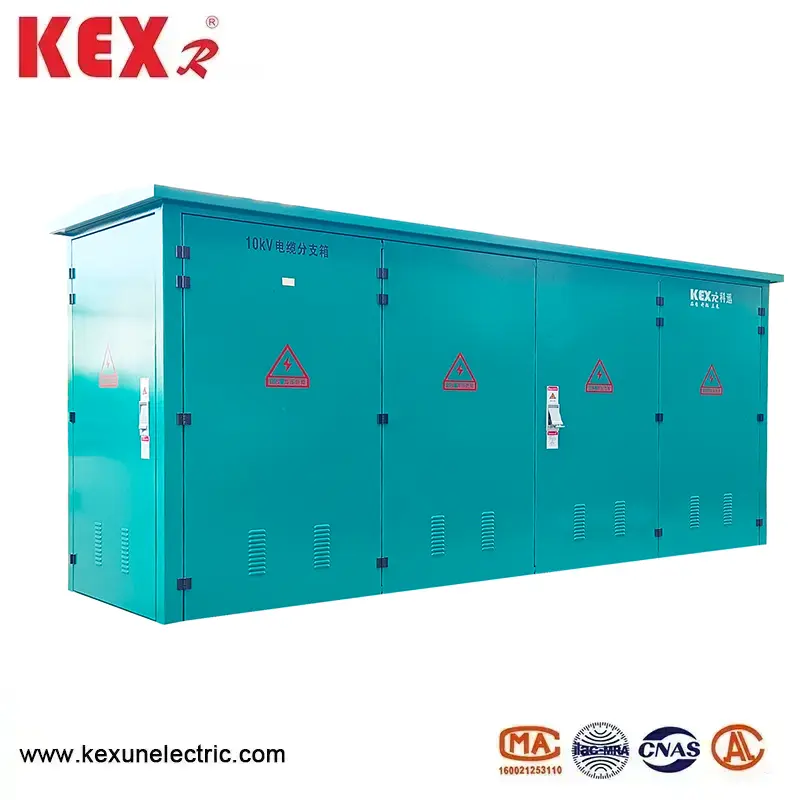

24kV kabelsplitteboks
Model:24KV
24kV Cable Splitting Box spesialprodusert av Kexun i China Factory er en kabelboreinnretning for mellomspenningsdistribusjonssystem, som er egnet for 24kV spenningsnivå (den høyeste arbeidsspenningen er 26kV), vedtar europeisk standarddesign (IEC, DIN, etc.), har egenskapene til full isolasjon, modularisering og høy beskyttelsesnivå i urbane nettverk og andre områder, nytt energidistribusjonsnivå, og er nytt.
Modell: 24KV
Merke: KEXR
Modell: 24KV
Merke: KEXR
●Kjerneegenskapene til 24kV-kabeldelingsboksen
▶Spenningsklasse: 24kV kabeldelingsboks. Merkespenningen er 24kV (i samsvar med IEC 62271-200 eller GB/T 11022-standarden).
▶Fullt isolert tetning: De strømførende delene er isolert med solid isolasjon eller SF6-gass, uten synlig leder, støvtett og vanntett (IP65/IP67).
▶Plug-in-teknologi i europeisk stil: T-type eller albue-type skjermede kabelkontakter er standard, og strømførende plug-in støttes (spesialverktøy kreves).
▶Modulær utvidelse: Standardenheter (som 1 inn, 4 ut, 2 inn og 6 ut) kan kombineres fleksibelt for å støtte senere kapasitetsutvidelse.
● 24kV-kabeldelingsboksen Typisk strukturell
▶Kassen er laget av rustfritt stål /SMC, som er korrosjonsbestandig og utendørs design (-40℃~+70℃).
▶Den isolerte bussen er laget av kobber eller aluminium, pakket med silikongummi/EPDM isolasjonslag, og isolasjonsnivået er ≥50kV (strømfrekvens tåler spenning).
▶Kabelkontakt
24kV skjermet plug-in-kontakt (som RIP-type og EPDM-isolasjon) med testpunkt (valgfritt).
▶Beskyttelsesanordningen kan utstyres med kortslutningsfeilindikator, live-display og lynavleder.
Jordingssystemboks jordingsterminal+kabelskjermjording, jordingsmotstand ≤4Ω.
●Typiske bruksscenarier for 24kV-kabeldelingsboksen Typisk strukturell
▶Ny energikraftstasjon: offshore vindkraft 24kV kollektorledningsavtaking.
▶Industrial Park: Kabelgren til høyspentmotor eller transformator.
▶Gruve/oljefelt: eksplosjonssikker 24kV grenboks (Ex d IIC T4).
▶By høyspent distribusjonsnett: en alternativ ordning for kabelringnettverk (sparer plass)
●Bruksvilkår for 24KV europeisk kabelspalteboks
Omgivelsestemperatur for 10KV europeisk kabelfordelingsboks: -30~40℃
Vindhastighet: tilsvarende 34m/sl og ikke mer enn 700Pal
Fuktighet: gjennomsnittlig daglig relativ luftfuktighet er ikke mer enn 95 %
Den gjennomsnittlige månedlige relative luftfuktigheten er ikke mer enn 95 %
Støtsikker: den horisontale akselerasjonen er ikke mer enn 0,4m/s², og den vertikale akselerasjonen er ikke mer enn 0,15m/s²
Helling av europeisk type installasjonssted for kabelfordelingsboks: Mindre enn 3
Installasjonsmiljø: Luften rundt bør ikke være åpenbart forurenset av etsende, brennbar gass, vanndamp, etc., og installasjonsstedet bør ikke vibreres voldsomt.
● Teknisk parameter for 24KV europeisk kabelspalteboks
|
Nominell spenning |
24KV |
|
Merkestrøm |
630A |
|
Dynamisk stabil strøm |
50KA/0,3s |
|
Varmestabil strøm |
20KA/0,3s |
|
1 min arbeidsfrekvens tåler spenning |
42KV |
|
15 min DC Tåler spenning |
52KV |
|
Lysimpuls tåler spenning |
105KV |
|
Shell IP-grad |
IP33 |

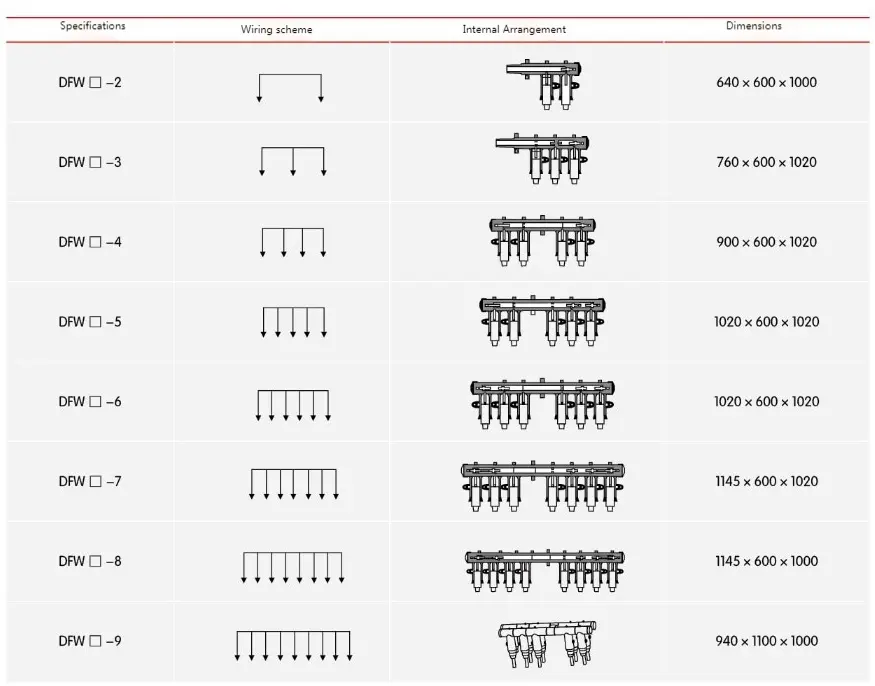

● 24 KV europeisk kabelspalteboks Bestillingsnummerbeskrivelse
FAQ
Spørsmål: MOQ for 24KV grenboks
A: Vi kan til og med selge 1 sett.
Spørsmål: Garantien for denne typen produkt?
A: 12 ~ 24 måneder
