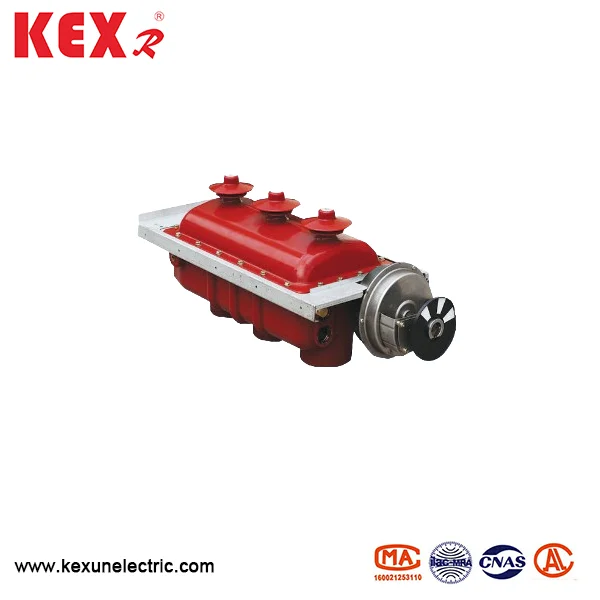

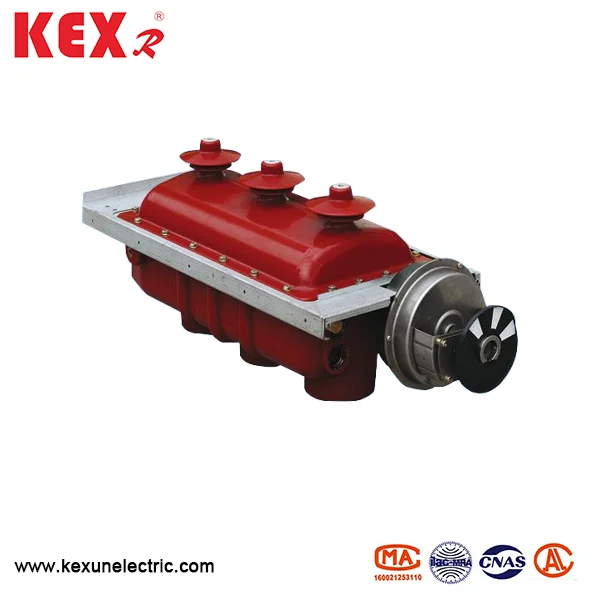

FLRN48-12D Type SF6 Lastbryter
FLRN48-12D Type SF6 Load Switch er et lastbryterprodukt uavhengig utviklet av Kexun i China Factory i 2008, som brukes på XGN15-12SF6 Ring hovedenhet. Det har høy økonomi, sikkerhet og pålitelighet, enkel struktur, fleksibel drift, pålitelig sammenheng og praktisk installasjon.
Modell: FLRN48-12D
Merkevare ： Kexr
Modell: FLRN48-12D
Merkevare ： Kexr

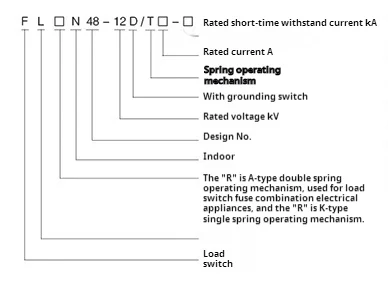

● Modell betydning

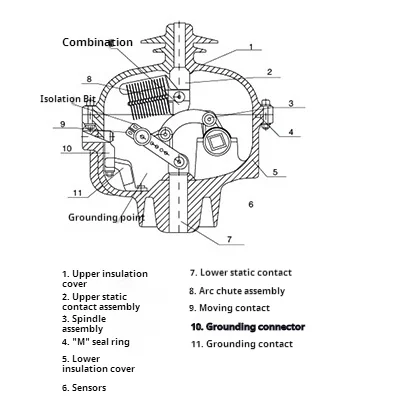

● Struktur og prinsipp
Hovedkretsen og jordingskretsen til FLRN48-12D Type SF6-lastbryteren er forseglet i et isolerende skall laget av epoksyharpiks ved APGI-prosess, som har fordelene med god isolasjonsytelse og anti-forurensningsmiljø. Det isolerende skallet består av et øvre isolasjonsdekke og et nedre isolasjonsdekke, som er fylt med SF6 -gass med et relativt trykk på 0,4bar. Det nedre isolasjonsdekselet vedtar lokale tynnveggede og tykk eksplosjonssikre membranmål, for å sikre at i tilfelle ulykke, blir trykket fra overtrykk SF6-gasstråper etter å ha brutt gjennom sikkerhetsfilmen, og gassen blir direkte sprayet på baksiden av skapet for å sikre personlig sikkerhet.
◆ Møt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Bruke forhold
◆ Omgivelsestemperatur: Temperatur rundt FLRN48-12D Type SF6 Lastbryter
Skal være -40 ~ 40 ℃
◆ Fuktighet: Den maksimale gjennomsnittlige relative fuktigheten er ≤ 95% per dag og ≤ 100% per måned.
◆ Høyde: FLRN48-12D Type SF6 Load Switch skal installeres i en høyde nedenfor
2000m.
◆ Seismisk kapasitet: ≤8
◆ Den omkringliggende luften skal være fri for åpenbar forurensning som etsende, brennbar gass og vanndamp, og det skal ikke være noen hyppig voldelig vibrasjon.
● Tekniske parametere for FLRN48-12D Type SF6 Load Switch
|
Punkt |
Enhet |
FLRN36-12D/T630-20 Type |
FLRN36-12D/100-50 Type |
|
Nominell spenning |
Kv |
12 |
12 |
|
Nominell frekvens |
Hz |
50 |
50 |
|
Rangert strøm |
A |
630 |
100 |
|
1min kraftfrekvens Totmos Spenning Interphase/Brudd |
Kv |
42/48 |
42/48 |
|
Lynimpuls tåler spenningsinterfase/brudd |
Kv |
75/85 |
75/85 |
|
5 min 0gauge nominell effektfrekvens tåler spenning |
Kv |
24 |
24 |
|
Rangert termisk stabilitetsstrøm 3 sekunder /2 sekunder |
De |
20/20 |
20/20 |
|
Vurdert dynamisk stabil strøm （topp） |
De |
50/50 |
50/50 |
|
Rangert kortslutningsavslutningsstrøm |
De |
50/50 |
125/50 |
|
Rangerte lukket sløyfe som avbryter strømmen |
A |
630 |
|
|
Rangert aktiv belastning som avbryter strømmen |
A |
630 |
|
|
Nominell kabelladningsbrytende strøm |
A |
10 |
10 |
|
Rangert kortslutningsbrytende strøm |
De |
|
50 |
|
Rated Transfer Current |
A |
|
1700 |
|
Sikringstype |
|
|
XRNT-12KV/100A |
|
Sikringseffekt kaster energi |
J |
|
1 ± 0,5 |
|
Mekanisk liv |
Tid |
5000/2000 |
3000/2000 |
|
Avstand mellom ladede kropper og relativ luftisolering |
mm |
≥125 |
≥125 |
|
SF6 gasstrykk |
bar |
0.4 |
0.4 |
|
Synkronisering av åpning og lukking |
MS |
≤2 |
≤2 |
|
Hovedkretsmotstand |
baby |
≤65 |
≤65 |
