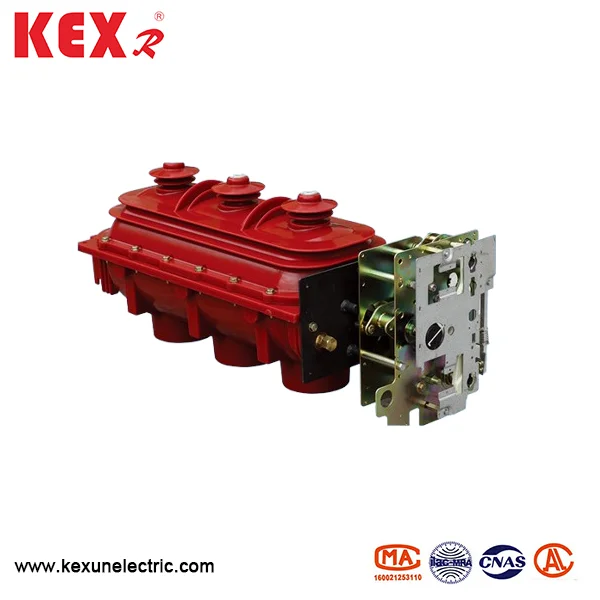

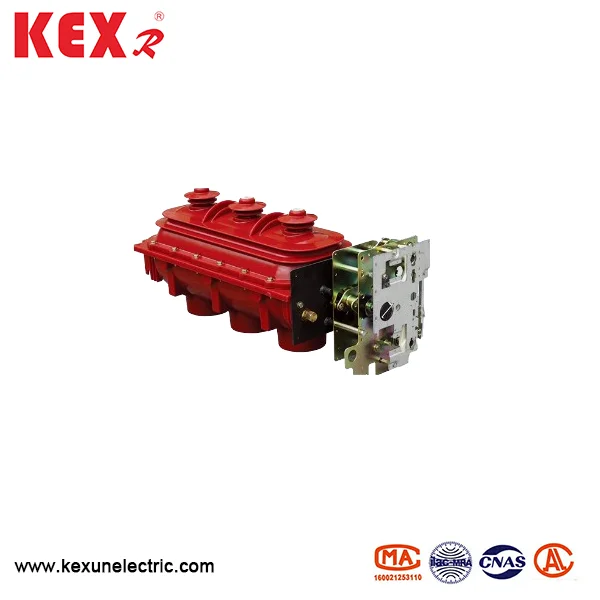

FLRN36-12D Type SF6 Lastbryter
FLRN36-12D Type SF6 Load Switch Spesielt produsert av Kexun i China Factory bruker SF6-gass som bue som slukker og isolerer medium, og den nominelle bryteren er 12 kV. Det er tre stasjoner i bryteren: lukking, åpning og jording. Det har egenskapene til lite volum, praktisk installasjon og bruk og sterk miljømessig tilpasningsevne.
Modell: N36-12d
Merkevare ： Kexr
Modell: N36-12d
Merkevare ： Kexr
● søknadsområde

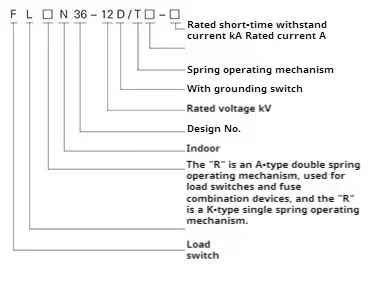

Denne serien med belastningsbrytere er delt inn i FLRN36-12D (K-type enkeltfjærens driftsmekanisme) og FLRN36-12D/A (type dobbeltfjærens driftsmekanisme). FLRN36-12D kan kombineres til en lastbryter+sikringskammen.
◆ Møt standarden
IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc ..
● Strukturelle fordeler med FLRN36-12D Type SF6 Load Switch
▶ Isolerende skall: Hovedkretsen og jordingskretsen til FLRN36-12D Type SF6 Load Switch
er forseglet i et isolerende skall laget av epoksyharpiks ved APGI-prosess, som har fordelene med god isolasjonsytelse og anti-forurensningsmiljø.
▶ Isolasjonsskallstruktur: Isolasjonsskallet er sammensatt av øvre og nedre isolasjonsdeksler.
▶ Intern gass: SF6 -gass med et relativt trykk på 0,4 bar fylles inni, for å sikre at overtrykk SF6 -gassen blir direkte sprayet til bakkanalen til skapet i tilfelle ulykke, og for å sikre personlig sikkerhet.
▶ Beskyttelsestiltak: Det lavere isolasjonsdekselet har eksplosjonssikre tiltak for å sikre sikkerhet ytterligere.
● Bruke forhold
◆ Omgivelsestemperatur: Temperatur rundt FLRN36-12D Type SF6 Lastbryter
Skal være -40 ~ 40 ℃
◆ Fuktighet: Den maksimale gjennomsnittlige relative fuktigheten er ≤ 95% per dag og ≤ 100% per måned.
◆ Høyde: FLRN36-12D Type SF6 Load Switch skal installeres i en høyde nedenfor
2000m.
◆ Seismisk kapasitet: ≤8
◆ Den omkringliggende luften skal være fri for åpenbar forurensning som etsende, brennbar gass og vanndamp, og det skal ikke være noen hyppig voldelig vibrasjon.
● Tekniske parametere for FLRN36-12D Type SF6 Load Switch
|
Punkt |
Enhet |
FLRN36-12D/T630-20 Type |
FLRN36-12D/100-50 Type |
|
Nominell spenning |
Kv |
12 |
12 |
|
Nominell frekvens |
Hz |
50 |
50 |
|
Rangert strøm |
A |
630 |
100 |
|
1min kraftfrekvens Totmos Spenning Interphase/Brudd |
Kv |
42/48 |
42/48 |
|
Lynimpuls tåler spenningsinterfase/brudd |
Kv |
75/85 |
75/85 |
|
5 min 0gauge nominell effektfrekvens tåler spenning |
Kv |
24 |
24 |
|
Rangert termisk stabilitetsstrøm 3 sekunder /2 sekunder |
De |
20/20 |
20/20 |
|
Vurdert dynamisk stabil strøm （topp） |
De |
50/50 |
50/50 |
|
Rangert kortslutningsavslutningsstrøm |
De |
50/50 |
125/50 |
|
Rangerte lukket sløyfe som avbryter strømmen |
A |
630 |
|
|
Rangert aktiv belastning som avbryter strømmen |
A |
630 |
|
|
Nominell kabelladningsbrytende strøm |
A |
10 |
10 |
|
Rangert kortslutningsbrytende strøm |
De |
|
50 |
|
Rated Transfer Current |
A |
|
1700 |
|
Sikringstype |
|
|
XRNT-12KV/100A |
|
Sikringseffekt kaster energi |
J |
|
1 ± 0,5 |
|
Mekanisk liv |
Tid |
5000/2000 |
3000/2000 |
|
Avstand mellom ladede kropper og relativ luftisolering |
mm |
≥125 |
≥125 |
|
SF6 gasstrykk |
bar |
0.4 |
0.4 |
|
Synkronisering av åpning og lukking |
MS |
≤2 |
≤2 |
|
Hovedkretsmotstand |
baby |
≤65 |
≤65 |
