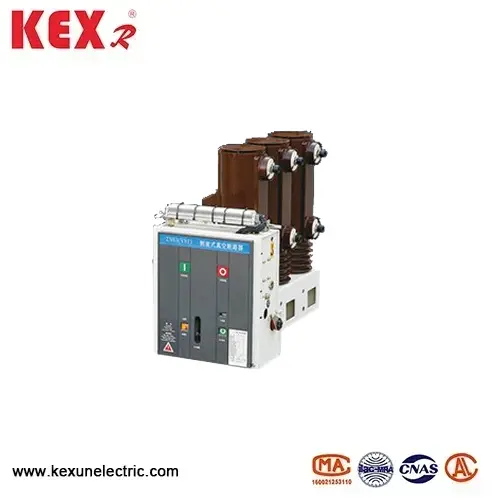

ZN63-12 Sidemontert innendørs innendørs høyspenningsvakuum Interrupter Spesielt produsert av KEXR i China Factory vedtar fast installasjon, som hovedsakelig brukes til fast bryterutstyr og er egnet for trefaset effekt med nominell spenning på 12 kV og frekvens på 50Hz. I systemet brukes det som et beskyttelses- og kontrollapparat. Modell: ZN63-12 Merkevare : Kexr
● Hovedfunksjoner i ZN63-12 Sidemontert innendørs høyspenningsvakuum Interrupter
◆ Strukturell design
▶ Sidemontert installasjon: Sidemontert innendørs høyspenningsvakuumavbrudd vanligvis festet på sideveggen på bryterutstyret, sparerom, egnet for kompakt innendørs bryterutstyr (for eksempel KYN28A-12 sentralt skap).
▶ Modulær design: Vakuumavbrudd, driftsmekanisme og isolasjonsdeler er modulære, noe som er praktisk for vedlikehold.
◆ Arc slukkingsteknologi : Sidemontert innendørs høyspenningsvakuumavbrudd vedtar vakuumavbrudd, som har sterk bruddsevne, lang levetid og ingen forurensning, og er egnet for hyppig drift (for eksempel kondensatorbankbryter).
◆ Driftsmekanisme Fjærenergilagringsmekanisme: Den kan betjenes manuelt eller elektrisk (standard elektrisk, manuell), og energilagringsindikasjonen er klar. Det mekaniske levetiden kan nå mer enn 10.000 ganger, og det elektriske levetiden er omtrent 10.000 ~ 20.000 ganger (avhengig av belastningstypen).
◆ Sikkerhet og beskyttelse : Sidemontert innendørs høyspenningsvakuum Interrupter har utmerket isolasjonsytelse, i tråd med IP2X-beskyttelsesnivået, for å forhindre at fremmedlegemer invaderer. Ha anti-minoperasjon sammenlåsende enheter (for eksempel åpning og lukking av låsing og jording bryter).
● Typiske applikasjonsscenarier for sidemontert innendørs høyspenningsvakuumavbrudd
▶ Substasjon: Innkommende og utgående linjebeskyttelse av distribusjonssystemet på 12 kV.
▶ Industrielt strømforbruk: Motorbeskyttelse i metallurgi, kjemisk industri og andre felt.
▶ Ny energi: Høyspent sidebryter av fotovoltaisk og vindkraftboks transformator.
▶ Hyppige driftsanledninger: for eksempel å bytte kondensatorbanker (spesielle modeller må velges).
● ZN63-12 Sidemontert innendørs høyspenningsvakuumavbrudd ved bruk av forhold
▶ Omgivelsestemperaturområde: Temperaturens surensmonterte innendørs høyspenningsvakuumavbrudd skal være -15 ~ 40 ℃
▶ Høyde: Den sidemonterte innendørs høyspenningsvakuumkretsbryteren skal installeres mindre enn 1000 meter.
▶ Relativ fuktighet: Det daglige gjennomsnittet er ikke mer enn 95%, det månedlige gjennomsnittet er ikke mer enn 90%, det daglige gjennomsnittet av mettet damptrykk er ikke mer enn 2,2 × 10-3MPa, og det månedlige gjennomsnittet er ikke mer enn 1,8 × 10-3MPa.
▶ Jordskjelvintensitet: Mindre enn 8 grader
▶ Steder uten brann, eksplosjon, alvorlig forurensning, kjemisk korrosjon og alvorlig vibrasjon.
● Tekniske parametere for ZN63-12 Type sidemontert innendørs høyspenningsvakuum Interrupter
Punkt
Enhet
Data
Nominell spenning
Kv
12
Rangert strøm
A
630 ~ 1250
1250
1250
Rangerte kortslutningsbrudd strøm
De
20
25
31.5
Rangert kortslutningsavslutningsstrøm
De
50
63
80
Rangerte topp tåler strøm
De
50
63
80
4S kortslutning tåler strøm (topp)
De
20
25
31.5
Rangert isolasjonsnivå
Arbeider motstandsspenning
Kv
42 (48)
Effekt motstand mot spenning
75 (85)
Rangert driftssekvens
Break-0.3s-Close-180s-Close
Mekanisk liv
Tid
10000
Rangert kortslutningsstrømavbrudd
Tid
50
Nominell åpningsspenning for driftsmekanisme (DC)
V
110.220
Kontakt terminalavstand
mm
11 ± 1
Overtravel (kontakt vårkompresjonslengde)
mm
35 ± 0,5
Trefaseseparasjon og lukking av sprett tid
MS
≤2
