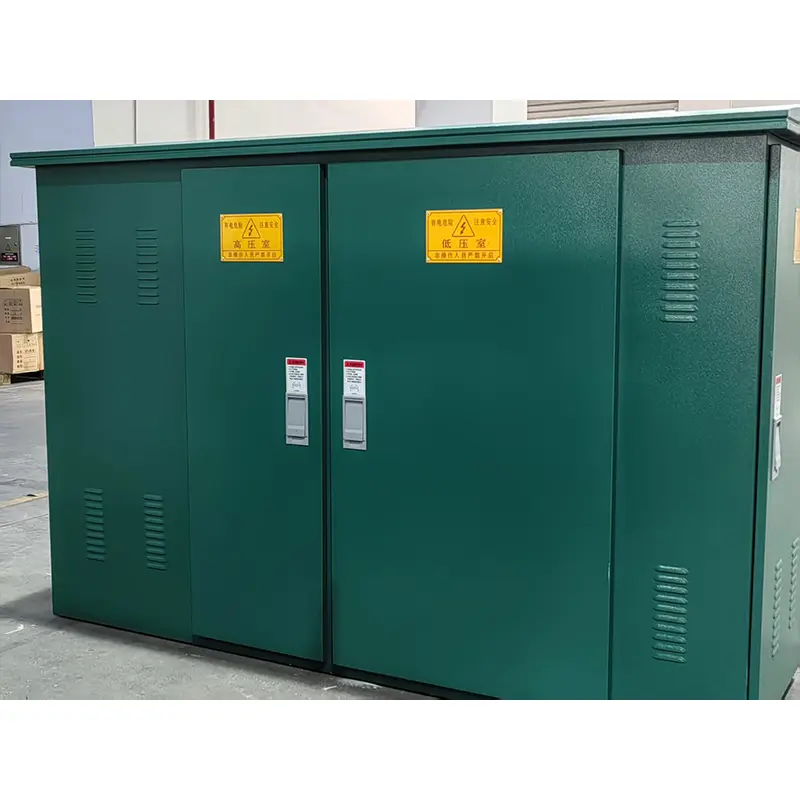

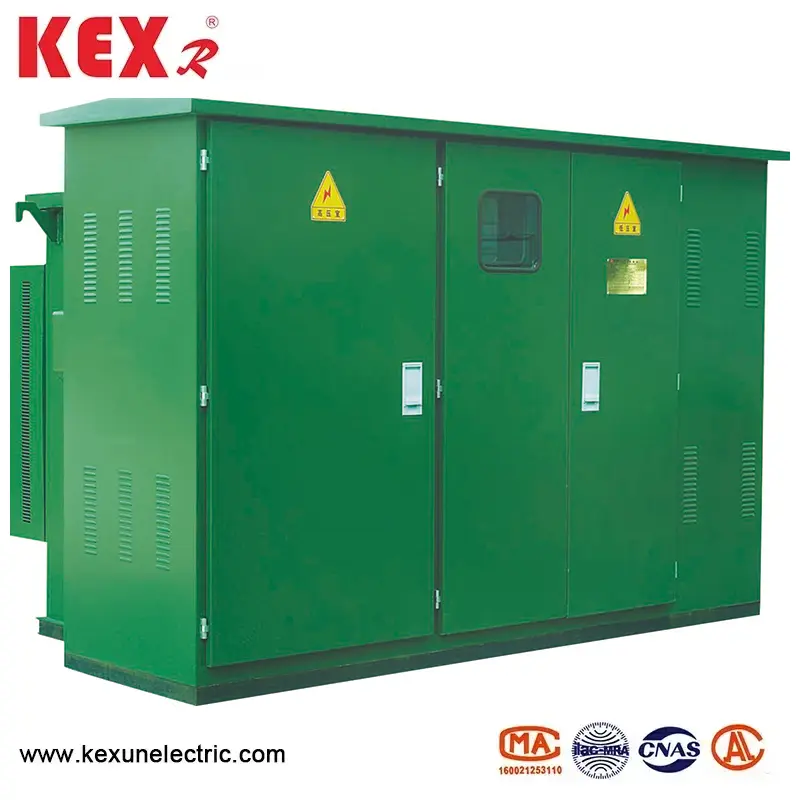

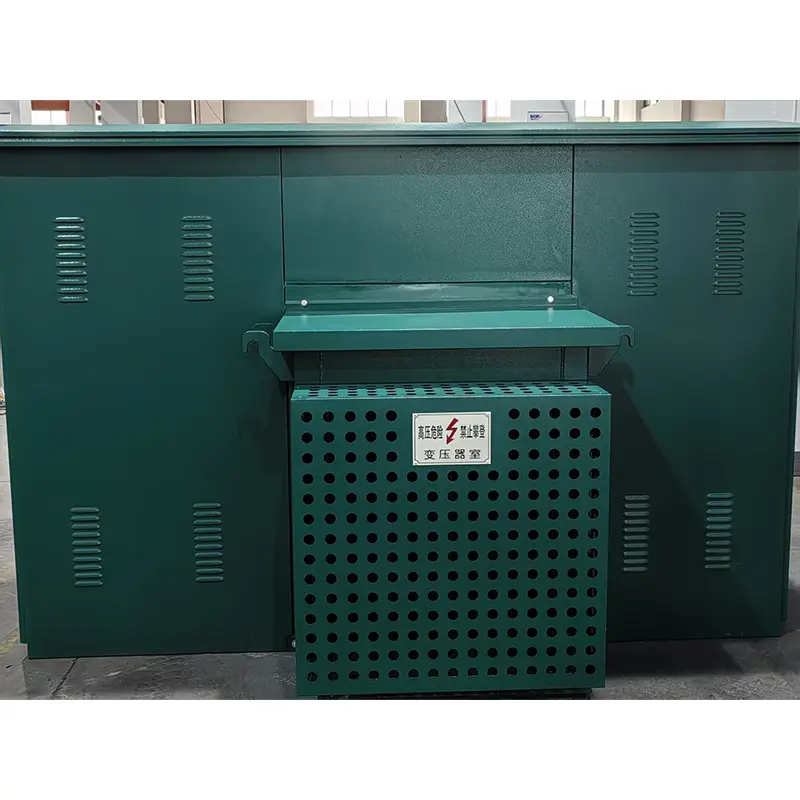

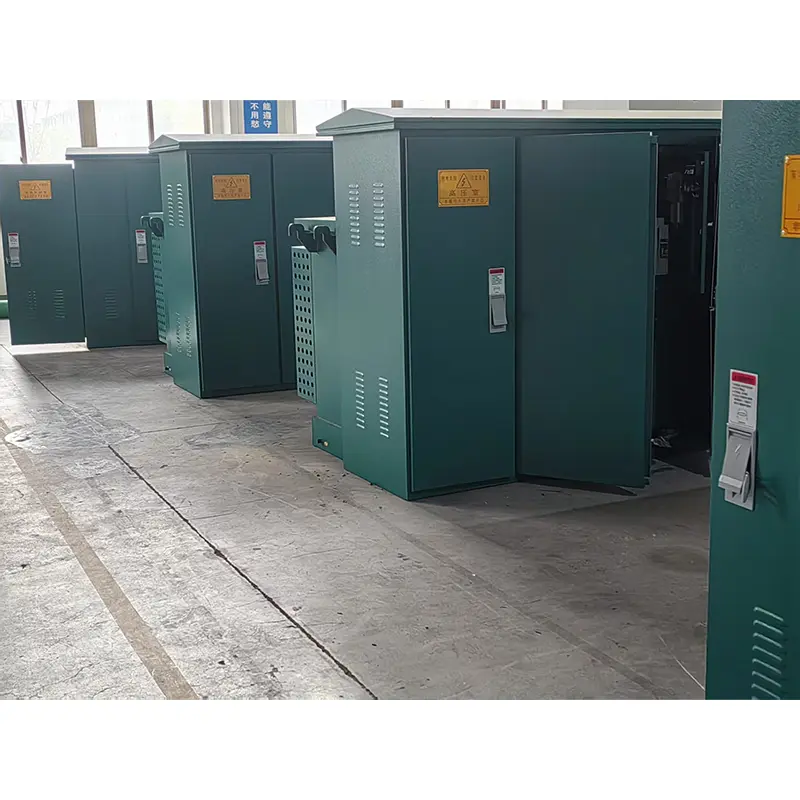

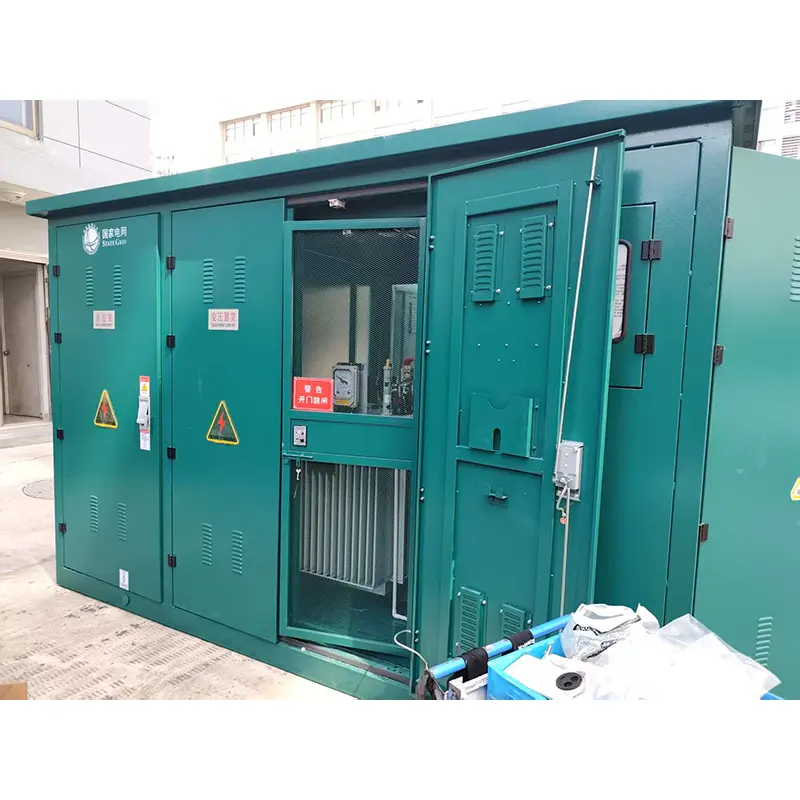

Amerikansk type vedlagt transformatorstasjon

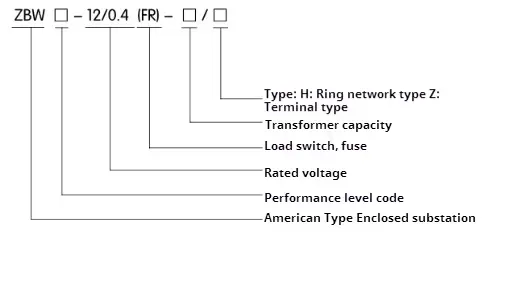

● Modell Betydning av den amerikanske typen ZBW-12-type vedlagt transformatorstasjon

● Amerikansk type vedleggstasjonsstasjonsstrukturegenskaper

1. Amerikansk type vedlagt transformatorstasjon vedtar kompakt struktur, lite volum, bare omtrent 1/3 ~ 1,5 av den innenlandske europeiske boksetransformatoren med samme kapasitet, noe som reduserer gulvplassen kraftig.

2. Fullt forseglet og fullstendig isolert struktur, ingen isolasjonsavstand er nødvendig, og personlig sikkerhet er pålitelig beskyttet.

3. Amerikansk type lukket transformatorstasjon ved bruk av høyspent ledninger for både ringnett og terminal, med fleksibel strømforsyningsmodus og høy pålitelighet.

4. Utmerket transformatorytelse: Lavt tap, lav støy og lav temperaturøkning; Sterk overbelastningskapasitet, kortslutningsmotstand og påvirkningsmotstand.

5. Møt alle slags lavspentfôringskrav, som kan velges i henhold til ordningen eller designet av deg selv;

6. Det er to typer kabelhoder: 200A albueplugg og 600 A "T" Type fast kabelkontakt, som begge kan utstyres med fullt isolert sinkoksydarrester. Kabelhodet fra 200A kan kobles og kobles fra belastningen og kan også spille rollen som isoleringsbryter.

● sikring

Høyspenningssiden av den vedlagte timarmen av amerikansk type er utstyrt med full rekkevidde for serieforbindelse av sikkerhetskopieringsbeskyttelsessikring og plug-in sikring, noe som i prinsippet er enkelt, økonomisk og pålitelig; Sikringssikringen for sikkerhetskopieringsbeskyttelse er en olje-avsatt høyspent strømbegrensende sikring med stor bruddkapasitet. Først når transformatoren mislykkes internt, er plug-in-sikringen utstyrt med en dobbeltfølsom sikring, som kan gi dobbel beskyttelse av strøm og temperatur. Etter at den dobbeltfølsomme sikringen er blåst, kan sikringskjernen enkelt skiftes ut på stedet.

● Struktur og driftssekvens

1. Oppsettet

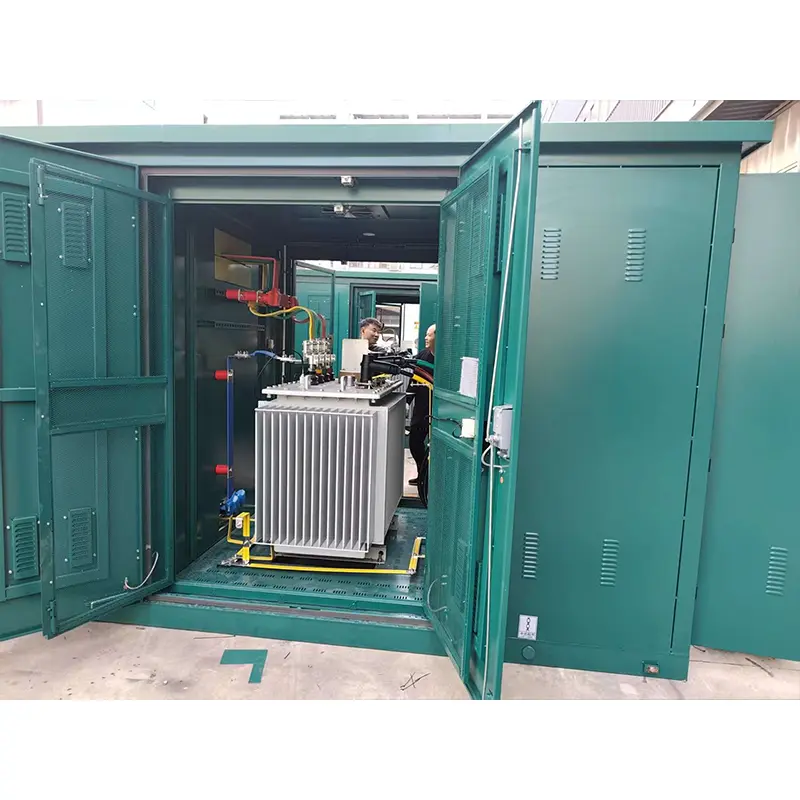

For formen og strukturen til 10kV ZBW-12 amerikansk type lukket transformatorstasjon, se figur 2 og figur 3. Oljetanken er delt inn i to deler: den øvre delen er høyspenningsoljetanken og den nedre delen er transformatoroljetanken. De to delene er bare elektrisk tilkoblet, men oljen er blokkert. Det skjematiske diagrammet er vist i figur 1, der "i" og "i" -linjer er sløyfe-nettverksfôr, "LL" -grener er transformatorgrener, og "V" er lavspent utgang. Substasjon kan brukes i både ringnettverksstrømforsyningssystem og terminalsystem, og konverteringen er veldig praktisk. Fôret til linjen og "Lⅲ" -grenen byttes med lastbryteren til ringnettet. Samtidig er den innkommende terminalen på høyspenningssiden av transformatoren utstyrt med sikkerhetskopieringsbeskyttelses sikringer og plug-in sikringer for å beskytte kortslutningsfeilen og overbelastning og overtemperaturbeskyttelse av grenen. Samtidig kan også høyspenningsutstyr og lynstoppere installeres. Lavspenningsenden av transformatoren sendes ut etter å ha passert gjennom en meter og en lavspent effektbryter.

● Dimensjoner og vekt på den amerikanske typen vedlegg

2. Sikringssikring for sikkerhetskopiering

Den er koblet i serie med plug-in-sikringen i transformatorgrenen (se R1 og R2 i figur 2) for å danne en beskyttelsessikring med full rekkevidde. Det blåser bare når det er en kortslutningsfeil inne i transformatorstasjonen, så sannsynligheten for å blåse er veldig lav. Den er installert i den øvre oljetanken, og oljetanken må åpnes hvis den skal oppdateres.

3. Plug-in sikring

◆ Smeltekjernen har dobbel følsomhet (temperatur og strøm), det vil si at den smelter når lastsiden mislykkes (overbelastning eller overdreven temperatur). Plug-in sikring og sikkerhetskopieringsbeskyttelsessikring brukes i serie, som kan beskytte hele området mot liten strøm (flere ganger i) til stor strøm (flere titalls kiloamper), og den maksimale bruddstrømmen er 50 ka.

◆ Den rimelige samsvaret med sikkerhetskopieringssikring og plug-in-sikring påvirker direkte ytelsen til hele transformatorstasjonen. Se følgende tabell for en del av retningslinjene for sikringsvalg i 10 kV amerikansk type lukket transformatorstasjon bare for referanse. Merk: Det er ikke egnet for andre typer transformatorstasjoner.
