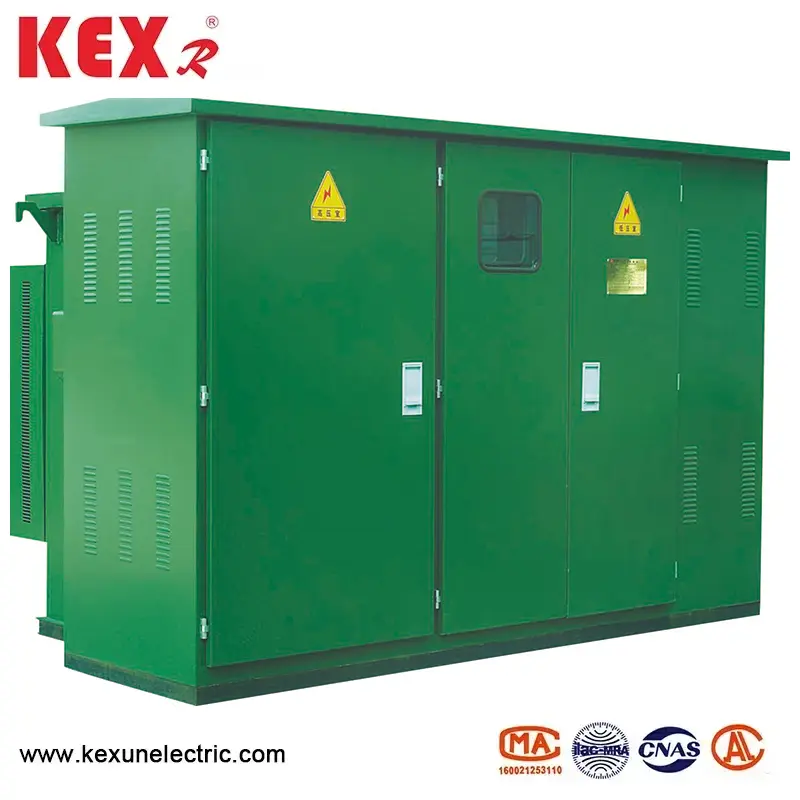

Amerikansk type kompakt transformator

● Modellanalyse av den amerikanske typen kompakte transformator

－Z: Kombinert type

－B: Substasjon

－W: utendørs

－12: nominell spenning 12 kV

● Amerikansk type kompakt transformator produktposisjonering:

◆ Integrert utendørs kompakt distribusjonsløsning

◆ Passer for byfordelingsnettverk, industriparker og nye energiprosjekter.

◆ Følg GB/T 17467 Standard (tilsvarer IEC 62271-202).

◆ Høyspenningskammer

● Strukturelle egenskaper

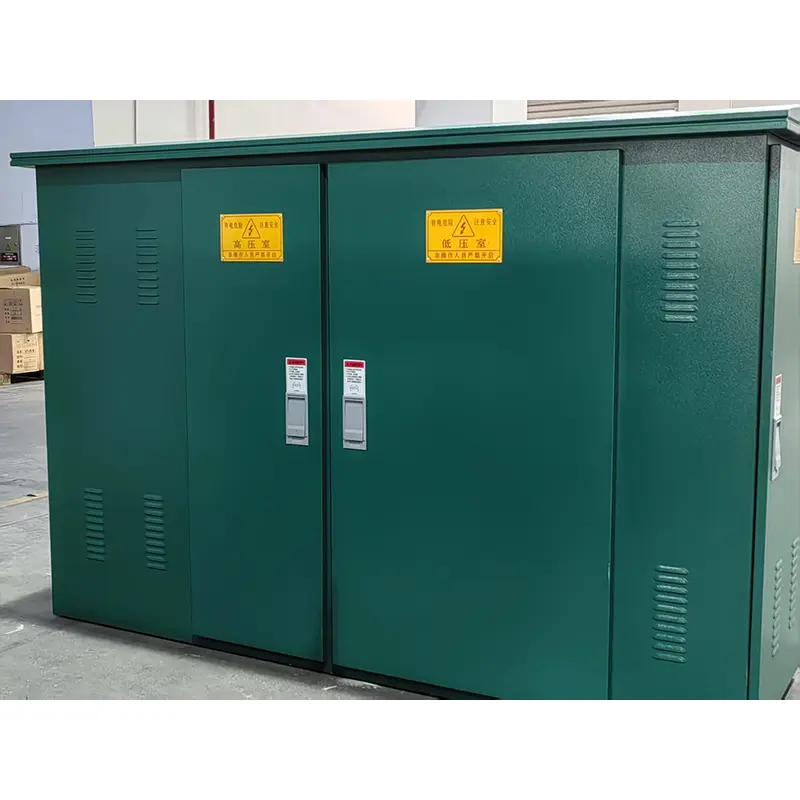

Boksdesign:

▶ Amerikansk type kompakt transformator vedtar dobbeltlag antikorrosiv stålplate (tykkelse ≥2mm)

▶ Termisk isolasjon mellomlag (polyuretanskum, termisk ledningsevne ≤ 0,025 w/m k)

▶ Beskyttelsesgrad IP34D (Rain Protection/Small Animals Protection)

Oppsettoptimalisering:

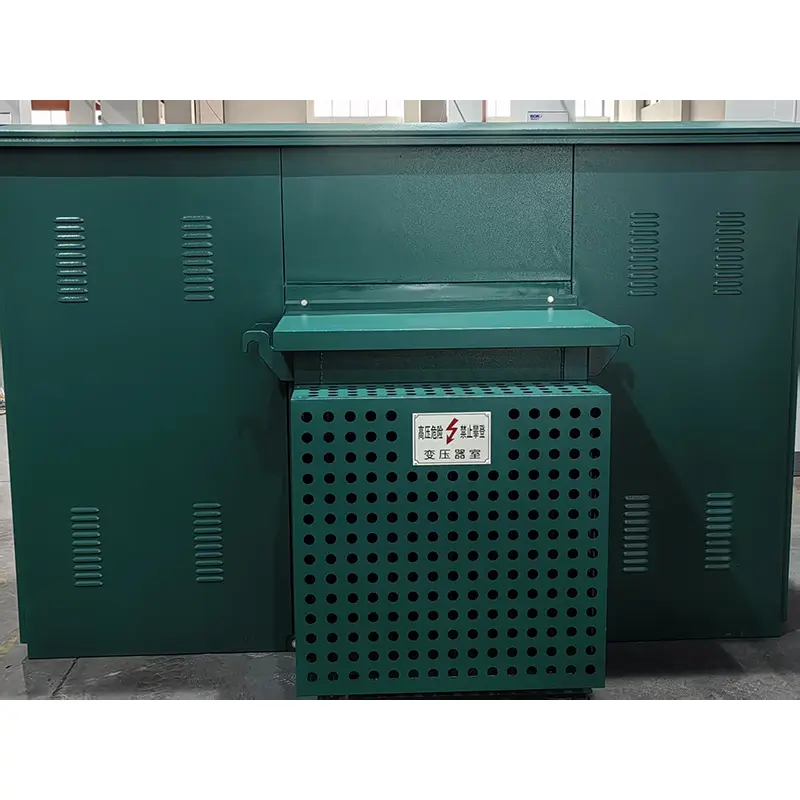

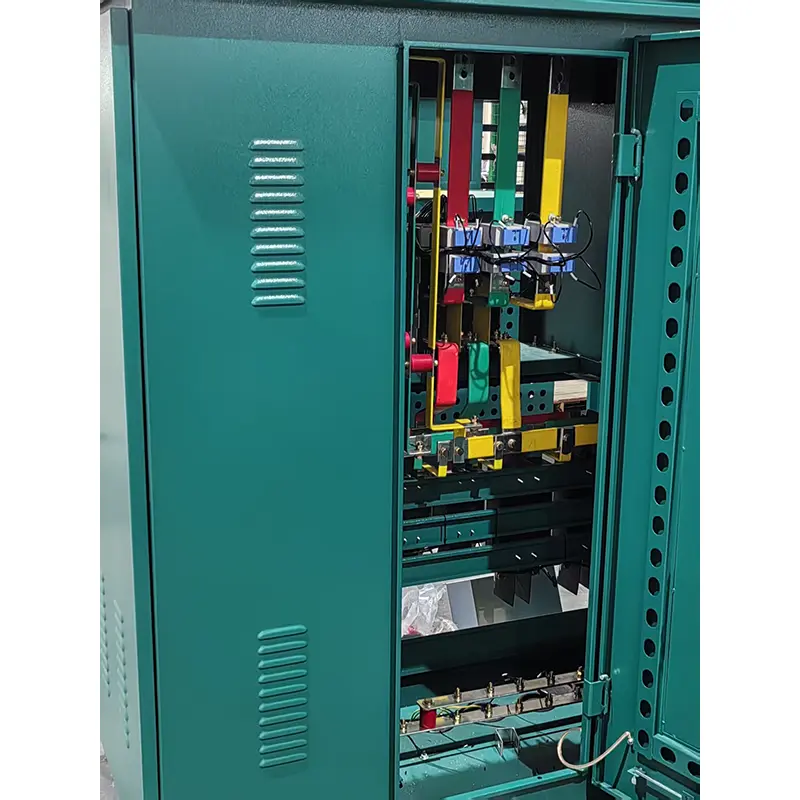

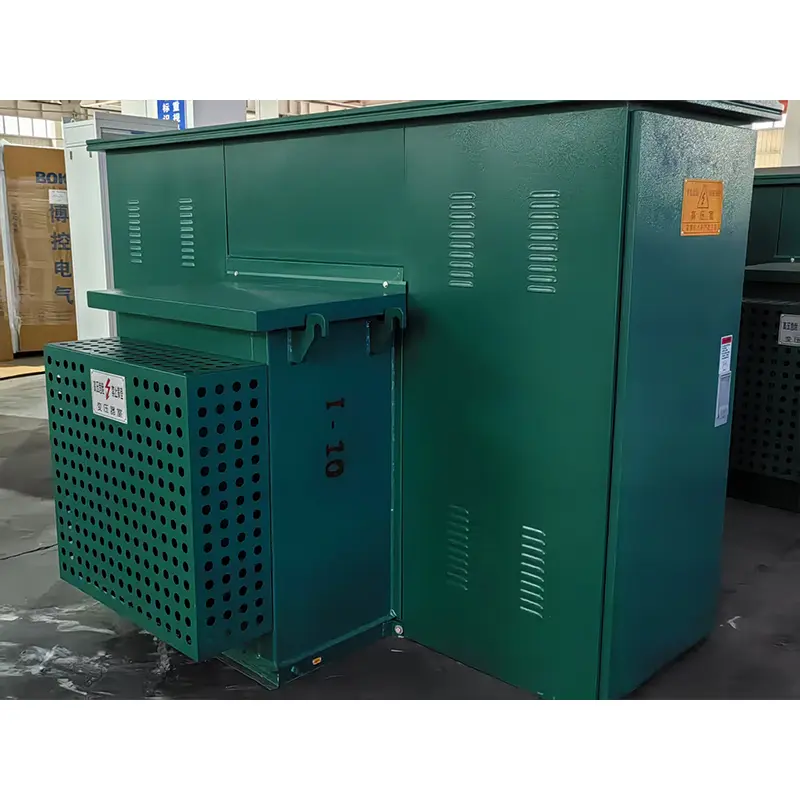

▶ Uavhengige rom for høyspenningskammer, transformatorkammer og lavspenningskammer.

▶ Vedlikeholdskanalbredde ≥800mm

▶ Topp tvangsventilasjonssystem (Temperaturkontrollstart og stopp)

● Miljøforhold for amerikansk type kompakt transformator ved bruk av

◆ Omgivelsestemperatur: Maksimal temperatur +40 ℃, minimumstemperatur-30 ℃;

◆ Høyde: ZBW-12-type amerikansk type kompakt transformator skal installeres på stedet under 4000m;

◆ Vindhastighet: tilsvarer 34m/s (ikke mer enn 700pa);

◆ Fuktighet: Den gjennomsnittlige daglige relative fuktigheten er ikke mer enn 95%; Den månedlige relative fuktighetsverdien er ikke mer enn 95%;

◆ Sjokkfast: Den horisontale akselerasjonen er ikke mer enn 0,4 m/s2, og den vertikale akselerasjonen er ikke mer enn 0,15 m/s² ；;

◆ Helling av installasjonsstedet: Installasjonsstedet for amerikansk type kompakt transformator skal være mindre enn;

◆ Installasjonsmiljø: Den omkringliggende luften til den amerikanske type kompakte transformatoren er ikke åpenbart forurenset av etsende og brennbare gasser, og det er ingen voldelig vibrasjon på installasjonsstedet;

◆ Når du bestiller dette produktet utover de ovennevnte forholdene, kan du forhandle med selskapet vårt.

◆ Amerikansk type kompakte transformator tekniske parametere
